上海自动化仪表三厂WRE-430D多点铠装热电偶产品介绍

上海自动化仪表三厂WRE-430D多点铠装热电偶产品介绍

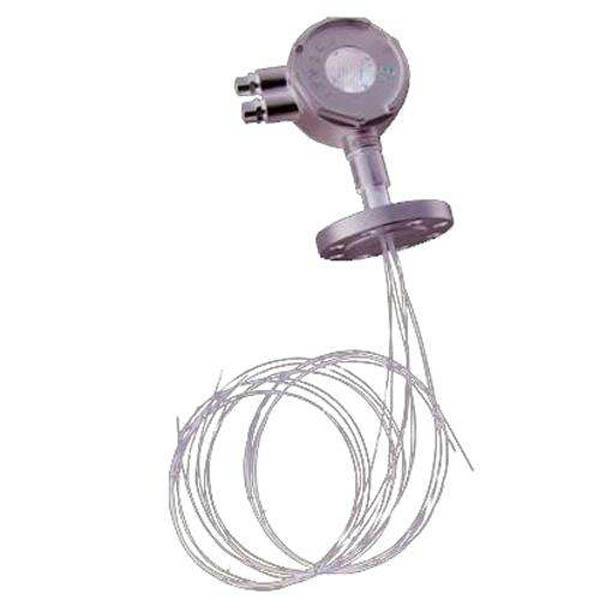

产品名称：多点铠装热电偶所属分类： 铠装热电偶概要：多点铠装热电偶 多点铠装热电偶是本公司精心设计制造并符合国际电工委员会(IEC）标准新一代系列产品，是为化工（化肥工业合成塔、反应罐）、冶金、石化、燃气行业特别设计的专产品简介    多点铠装热电偶是本公司精心设计制造并符合国际电工委员会(IEC）标准新一代系列产品，是为化工（化肥工业合成塔、反应罐）、冶金、石化、燃气行业特别设计的专用传感器。

     单支多点铠装热电偶为本公司引进工艺生产。产品是在一根外护管内组装多支独立铠装绝缘热电偶，再将整支产品外护管经拉制等工艺打到用户要求的外径而成。

产品外径通常为Ф6-Ф8mm。使用本产品时用户需自备外保护管，否则只能测量常压和非腐蚀性介质；产品不能大幅度弯曲，以防损毁内部铠偶。

 多点铠装热电偶 典型使用    我公司单支多点铠装热电偶在无锡焦化厂苯酐车间1万吨邻二甲苯反应器中成功代替国外同类型产品使用，使用的铠偶整支产品外径为Ф6mm/15点单支多点式铠装热电偶；云天化集团云南天丰农药有限公司使用的为整支产品外径为Ф4mm/6个测量点和Ф3mm/4点铠偶等。

 概述    测量点数2-16点，适合安装在反应器、管道、狭窄弯曲的场所。用于化学反应罐催化裂解炉蒸馏塔等，测量不同深度或不同位置的温度。而且测量精度高，使用寿命长，安全可靠。其特点如下：    1、  整体多点铠装热电偶传感器杆部直径仅6-10毫米，内置2-16个点    2、  分度号类型：K、N、E、J，测量温度：-40-800度，插入深度30米    3、  可配644H智能型温度变送器或244EH型可编程温度变送器    4、  过程联接为法兰型316TI材质铠装外套材质为316L    5、  整体式多点铠装热电偶，仅需一个过程接口，最多可读取16个点产品标准电气出口：M27*2，NPT3/4热响应时间： ≤8S偶丝直径：Φ3防护等级：IP65型号及规格型号分度号测温范围℃测温点数保护管材料WRN-230DK0-10002-12GH30300-8001Ci18Ni9NiWRE-230DE0-6001Ci18Ni9NiWRN-430DK0-1000GH30300-8001Ci18Ni9NiWRE-430DE0-600Ci18Ni9Ni注：1)热电偶 I 级按协议订货      2)保护管其余材质根据协议订货      3)外保护管用户应自备注1：单支多点铠装热电偶如选用非标准法兰或螺纹安装方式，选型时必须提供法兰标准、法兰规格和法兰材质或螺纹要求。注2：如不对热电偶隔爆等级作特别声明，我公司按dⅡBT4等级供货；如需dⅡCT1-6等级产品协议供货。选型举例：WRNK06-2310TH-5-II-3500/4000/4500/5000/5500/6000    K分度号单支六点式铠装热电偶；固定卡套螺纹M16×1.5安装，螺纹材质为1Cr18Ni9Ti；专用防水式接线盒；热电偶外护管材质为1Cr18Ni9Ti，整支产品外径为Ф5mm；内部热电偶为绝缘式；第1个测量点（最短）长度3500mm/第2点长4000mm/第3点长4500mm/第4点长5000mm/第5点长5500mm/第6点长6000mm（最长）；Ⅱ级精度。    多点铠装热电偶不同材料和直径铠装热电偶型号、分度号及推荐使用温度电极材料防喷式铠装热电阻铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出值变化至相当于该阶跃变化的某个规定百分数所需要的时间，称为热响应时间，用τ表示（取50%时用τ0.5表示）。 、 、 、 、 、 、 、 、 、
