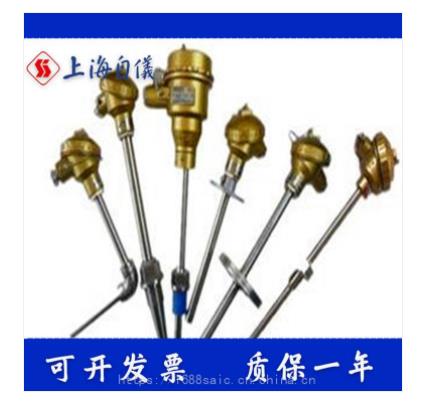

产品名称：WRR-230铠装热电偶

 所属分类： 铠装热电偶

 概要：工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。

它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

温度测量范围和允许误产品简介工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。

它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。温度测量范围和允许误差热电偶类别代号分度号测量范围℃允许偏差△t　℃铂铑30-铂铑6WRRB0～800±1.5℃或±0.25%│t│铂铑10-铂WRPS0～1600±1.5℃或±0.25%│t│镍铬-镍硅WRNK0～1300±2.5℃或±0.75%│t│镍铬-铜镍WREE0～800±2.5℃或±0.75%│t│注“t"为感温元件实测温度热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。热电偶公称压力　一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。热电偶小置入深度　　应不小于其保护管外径的8～10倍（特殊产品例外）。热电偶绝缘电阻（常温）　　常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.即Rr.L≥100 MΩ。M L＞1m式中：Rr-热电偶的常温绝缘电阻值MΩb.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
